Stilovi linija u Revitu

U Revitu postoje dvije vrste linija: „modelske“ linije i „anotacijske“ linije. Ukratko, „modelske“ linije se mogu modelirati u bilo kojoj vrsti pogleda (tlocrt, presjek, 3D itd.), a vidljive su u 3D (i u drugim prikazima), otuda i naziv „modelske“ linije.

„Anotacijske“ linije ovise o pogledu u kojem su nacrtane te su vidljive samo u tom specifičnom pogledu (naravno, moguće ih je kopirati i u druge poglede), otuda i naziv „anotacijske“ linije, jer su kao oznake, znači obične 2D linije vezane za neki View (pogled). Obje kategorije, „modelske i anotacijske“ linije, su dio Revit kategorije zvane Linije (Lines).

Izgled linije definiran je alatom Line Styles. Svaki stil linije jedinstvena je potkategorija od kategorije Revit Lines. Upravljanje linijama u Revitu je vrlo jednostavno, koristeći alat Object Styles ili Visibility/Graphic Overrides možemo linije „uključiti/isključiti“ te promijeniti njihov izgled.

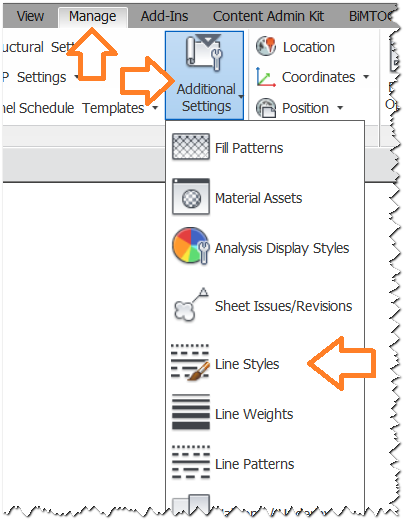

Line Styles (stilovi linije) može se pokrenuti preko alatne trake, odaberite karticu Manage, zatim padajući izbornik Additional Settings i na kraju opciju revit-line-styles-icon Line Styles (vidi sliku ispod):

Revit-manage-line-styles

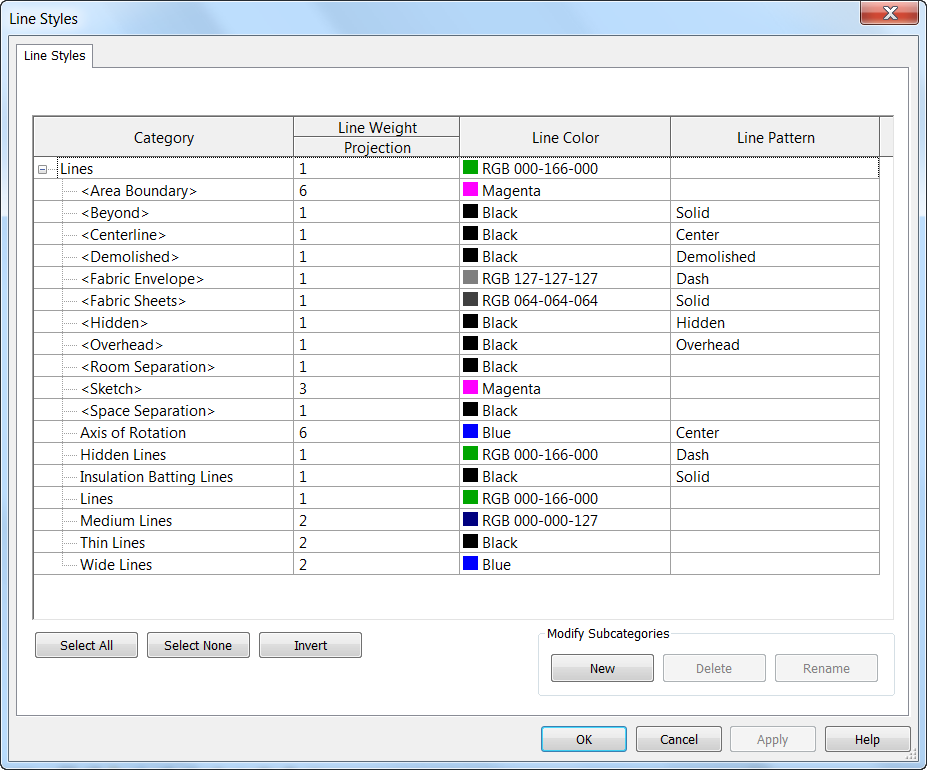

Pojavit će prozor Line Styles:

revit-line-styles-window

Alat Line Styles je vrlo jednostavan, ima tablicu s četiri stupca u kojima su definirani: naziv, debljina, boja i uzorak linije.

Poznato je da se linije u Revitu sastoje od tri osnovna dijela (parametra):

  1. Boja linije
  2. Debljina linije
  3. Uzorak linije

Dakako, da bismo razlikovali jednu liniju od druge, svaka linija mora imati jedinstveni naziv.

Napomena: Stilovi linija (Line Styles) stavljeni u znakove < > predstavljaju sistemske stilove linija koji su za posebne svrhe. Ne može ih se obrisati ili preimenovati. Naravno, moguće im je promijeniti stil (boja, debljina i uzorak), nakon svega, za to i služe.

Također, postoje neki stilovi bez znakova  < > koji se ne mogu obrisati ili preimenovati. To su osnovne ili „regularne“ (defaultne) Revit linije.

Stilovi linija prikazani na slici iznad su „osnovni set linija“ (“basic line set”) u Revitu. Ove linije će se pojavljivati u svakom projektu jer su dio Revitove osnove (default). Evo popisa osnovnih linija:

  • {Area Boundary}
  • {Beyond}
  • {Centerline}
  • {Demolished}
  • {Fabric Envelope}
  • {Fabric Sheets}
  • {Hidden}
  • {Overhead}
  • {Room Separation}
  • {Sketch}
  • {Space Separation}
  • Axis of Rotation
  • Hidden Lines
  • Insulation Batting Lines
  • Lines
  • Medium Lines
  • Thin Lines
  • Wide Lines

Klikom na tipku New možemo definirati novi stil linije. Ova radnja će generirati korisnički stil linije. Korisnički definirane stilove linija moguće je preimenovati, uređivati ili brisati.

Nakon klika na tipku New, sve što je potrebno učiniti je definirati naziv stila linije. Nakon toga u tablici stilova linija (Line Styles table) definiramo novi stil linije (boja, debljina i uzorak) – klikom u svako polje retka.

Kada modeliramo linije (modelske linije) ili crtamo s linijama za detalje (Detail Lines – “anotacijske linije”), na alatnoj traci nalazi se padajući izbornik na kojem možemo odabrati jedan od prethodno definiranih stilova linija (padajući izbornik prikazat će sve korisnički definirane stilove te neke od sistemskih stilova linija).

Napomena: Ako obrišemo korisnički definirani stil linije, sve linije nacrtane u tom stilu u Revit modelu biti će prebačene u osnovni stil naziva “Thin Lines”. Znači, ako obrišemo korisnički definiran stil linije, dobra vijest je da Revit neće obrisati i linije koje su modelirane ili nacrtane tim stilom, nego će ih samo prebaciti u “Thin Lines”.
