Kako iz Revit®-a kreirati PDF sa slojevima (layerima)

Izrada (produciranje) PDF dokumenta sa slojevima (eng. Layers) direktno iz Revit®-a, nažalost, nije moguća.

Rješenje je, zapravo, jednostavno. Ako imate AutoCAD®.

Recimo da imate Revit® pogled ili list (sheet) koji želite izbaciti u PDF sa slojevima kako bi se kasnije prikladno mogli paliti/gasiti u PDF pregledniku. Procedura za to postići je jednostavna:

  1. Izvezite vaš Revit® prikaz ili list u DWG datoteku (pazite da joj pridružite odgovarajući Layer key tako da Revit® kategorije završe u slojevima u kojima ih želite).
  2. Otvorite izvezeni DWG u AutoCAD®-u.

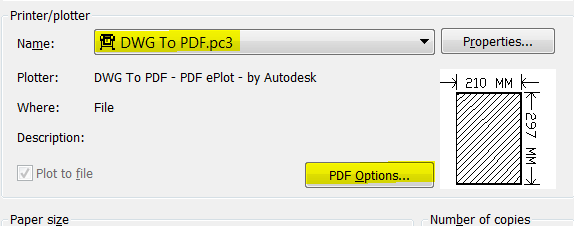

  3. Odaberitu opciju ispisa (print) u AutoCAD®-u kako bi ispisali iz modela ili layout-a (Ctrl+P), odaberite opciju “DWG to PDF.pc3” printera iz padajućeg izbornika “Printer Name”.
  4. Kliknite na tipku “PDF Options…” i uključite opciju “Include layer information” (obično je već zadana kao označena/uključena).
  5. Postavite ostale opcije koje želite (veličinu papira, mjerilo, plot style itd.)
  6. Kliknite na “Preview” tipku i odaberite “Print” ako je predprikaz ispravan.



To je to!
