03 svi

Prikaz tankih linija u PDF-u

Jeste li znali da možete prikazati nacrte u PDF vektorskim linijama? (pojednostavljeno: linijama koje imaju konstantnu (tanku) debljinu linija bez obzira koliko prikaz povećavamo (“zumiramo”)).

Potrebno je otvorit vaš nacrt pomoću Adobe Acrobat Reader alata. Značajka tankih linija u Adobe Readeru radi na isti način kao što npr. radi naredba “Thin Lines” u Revitu.

Naravno, ovo funkcionira samo za PDF nacrte kreirane vektorskim (CAD) alatima kao što su Revit ili AutoCAD.

Da bi ste prikazali tanke vektorske linije PDF dokumenta otvorenog u Adobe Acrobat Readeru, potrebno je stisnuti Ctrl+5 na tipkovnici ili ići na View > Show/Hide > Rulers & Grids > Line Weights

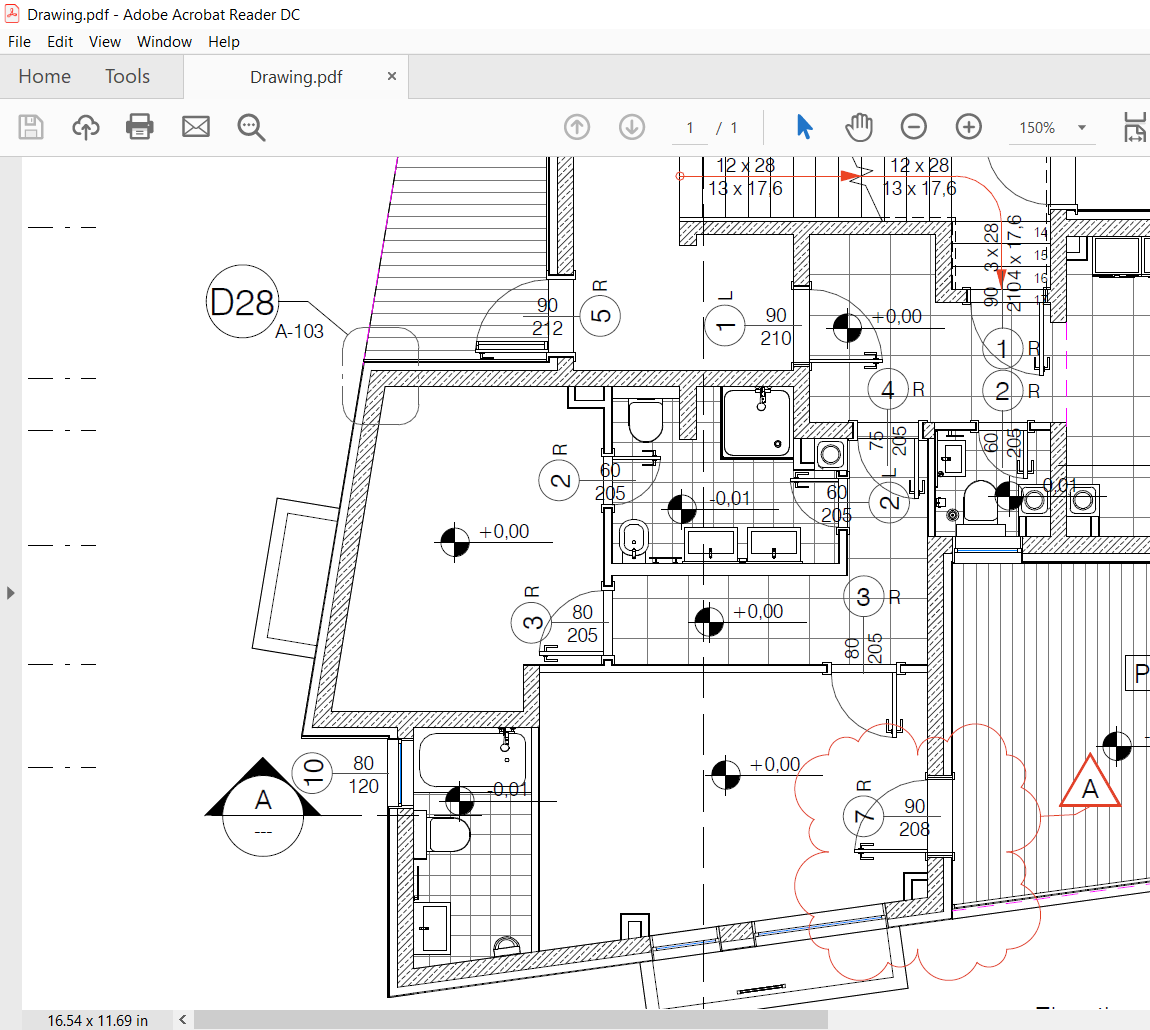

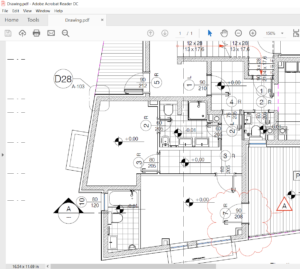

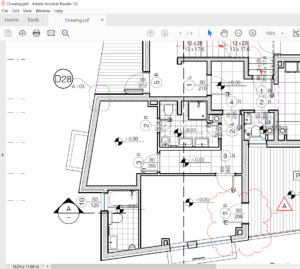

Za dodatnu ilustraciju, usporedite dvije slike ispod. Obje su uslikane u istom PDF dokumentu i prikazuju izgled nacrta prije i nakon uključivanja opcije prikaza tankih linija u Adobe Acrobat Readeru:
