Kako spremiti sistemsku Revit familiju kao vanjsku (običnu) Revit familiju

Kao što već znate, u Revitu postoje tri vrste familija:

  1. Sistemske familije (eng. Revit System Families)
  2. Model In-Place familije (modelirane na licu mjesta u Revit projektu)
  3. Vanjske familije (one koje se rade u Revit Family Editor-u i mogu učitati u projekt), poznate i kao .RFA datoteke

Neke Revit kategorije su isključivo sistemske kategorije (familije tih kategorija mogu se generirati samo u projektnom okruženju), na primjer: Walls (zidovi), Stairs (stubišta), Floors (podovi) te druge slične kategorije. Međutim, postoje hibridi (u istoj Revit kategoriji mogu postojati i kao sistemske familije i kao vanjske familije), na primjer kategorija Structural Foundation (temelji) je hibridna kategorija, ali to je tema za neku drugu priliku.

Familija koja se može generirati samo u projektnom okruženju može u nekim slučajevima ograničavati, dat ću vam primjer: imati prilagođena (korisnički oblikovana) stubište kao vanjsku familiju koja je klasificirana kao kategorija Stairs je „nemoguće“.

Kako učiniti „nemoguće“ mogućim?

Prijeđimo odmah na stvar: želim imati vanjsku familiju u kategoriji Stairs.

Imajte na umu da verzije starije od Revita 2018. nemaju dostupnu kategoriju stubišta u prozoru Model-in-place. Ako koristite stariju verziju Revit-a, za ovaj primjer, odaberite kategoriju Zidovi (Walls) umjesto kategorije Stubišta (Stairs).

Da biste to učinili, prvo bi trebalo u projektnom okruženju koristiti alat Component > Model In-Place (vidi sliku ispod), da bi ste generirali ono što trebate. Odaberite odgovarajuću kategoriju i dajte joj naziv koji Revit ponudi.

Modelirajte svoju familiju koristeći dostupne alate u Revitu. Trik koji se ovdje može primijeniti je da modelirate samo ono što je neophodno (s obzirom na kontekst), a sve ostalo možete kasnije modelirati i parametrizirati „unutar“ familije, tj. unutar Revit Family Editor-a. Nakon svega, vaš je glavni zadatak postići željenu kategoriju u RFA datoteci.

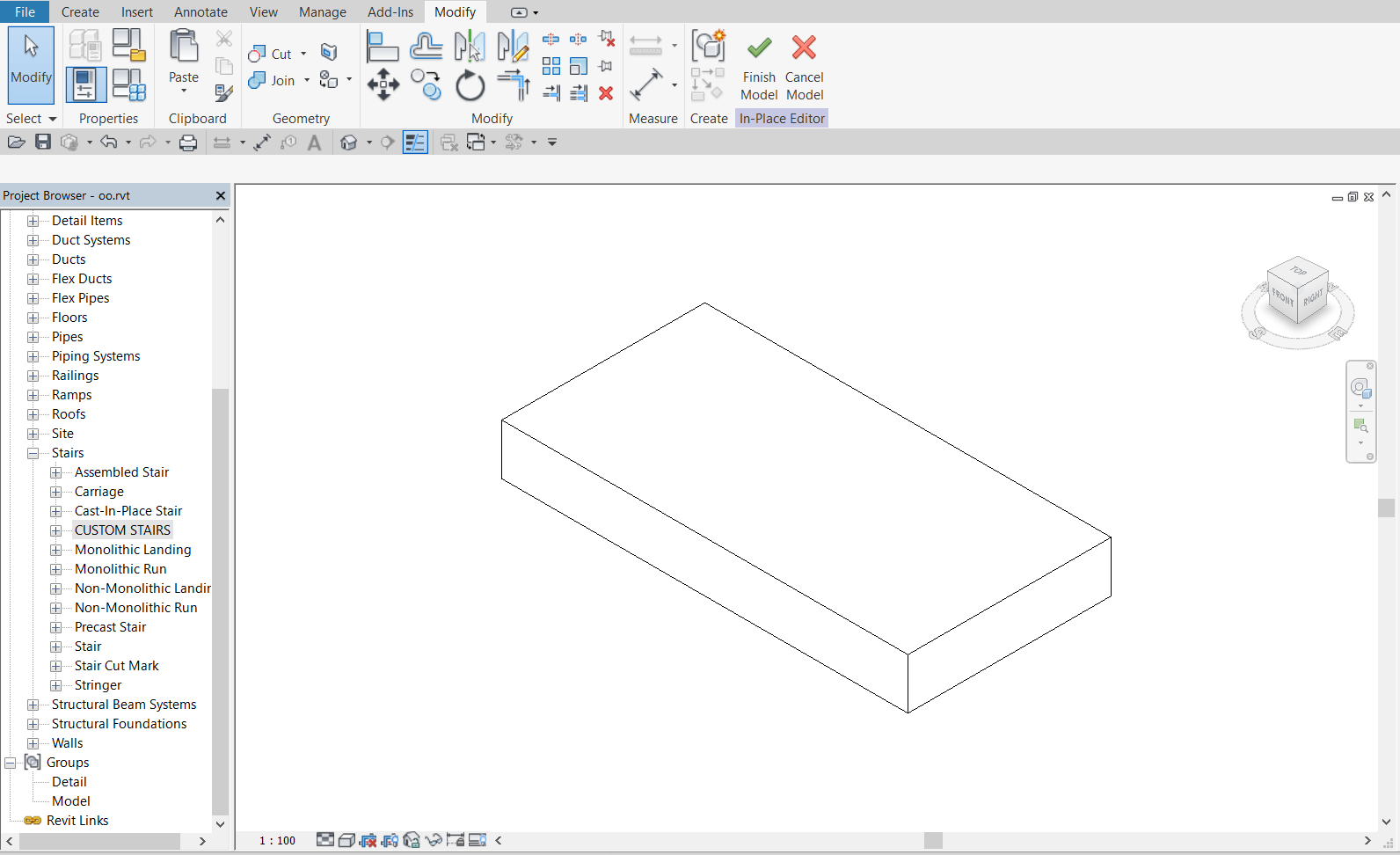

U mom primjeru, modelirao sam kvadar dimenzija 200x100x25cm.

Nadalje, najvažniji dio je:

1. Dok ste još uvijek u okruženju (modulu) Model In-Place familije, odaberite svu izmodeliranu geometriju i kreirajte grupu (vidi sliku).

2. Nemojte kliknuti gumb “Finish model” (zelena kvačica na alatnoj traci), već pogledajte Grupe (Groups) u Project Browser-u. Pritisnite desni klik miša i odaberite  “Save Group” naredbu iz kontekstualnog izbornika. To će spremiti geometriju kao vanjsku RFA familiju, koju je moguće učitati, u Revit kategoriji Stubište (Stairs).

3. Sada možete otvoriti RFA datoteku koju ste spremili i uredili u Revit Family Editor-u, ali u kategoriji Stubište (Stairs) i učitati ga u projekt kao i svaku drugu familiju.

Isto se može učiniti s drugim sistemskim kategorijama (na primjer: Walls, Floors, Roofs itd.) Dobra stvar je što se familije mogu povezati (Join Geometry) kao da su napravljene u projektu.

Imajte na umu da verzije starije od Revita 2017 nemaju kategoriju stubišta dostupne u prozoru “Model In-Place”.

Familiju iz prikazanog primjera možete preuzeti iz naše web baze Warehouse.

Uključio sam također i primjer familije u kategoriji Zidovi (Walls) u slučaju da koristite Revit 2015.



NAPOMENA: Imajte na umu da je ovo prvenstveno zanimljiv trik za isprobavanje i nije namijenjen primjeni ili isprobavanju u velikim projektima s obzirom da ponekad ovakva “hakiranja” mogu dovesti  do nestabilnosti Revit modela.
