Revit kategorije

Revit ne koristi sustav slojeva, tzv. Layer-a, već elemente (familije) sortira u kategorije. Svaki element (instanca familije) pripada određenoj kategoriji. Nije moguće korisnički kreirati nove (drugačije) kategorije od onih ugrađenih u sam softver.

revit-kategorije

Možda se u prvi mah čini kao ograničenje, međutim, treba gledati širu sliku što ovakav sustav donosi. Ovakvim sustavom se u potpunosti eliminira potreba za izradom standarda u radu koji se odnosi na nazive i strukturu Layer-a. Dakle, korištenjem bilo kojeg Revit modela, elementi su uvijek jasno podijeljeni tako da tko god koristi model odmah zna u kojoj kategoriji su zidovi, u kojoj prozori, u kojoj oznake stavke stolarije itd. Uloga koju u CAD sustavima igraju Layer-i, u Revitu je u potpunosti zamijenjena kategorijama s kojom se već unaprijed zna gdje što pripada (bar za veliku većinu elemenata).

U slučaju da imamo element za koji ne znamo u koju kategoriju bi ga postavili, na raspolaganju nam stoji “Generic Models” kategorija u koju ide sve što ne znamo gdje bi drugdje.

Iako nije moguće kreirati nove ili mijenjati postojeće kategorije, moguće je stvarati tzv. “Podkategorije” (dodatne podjele pod postojećim kategorijama familija), na primjeru ispod, za stilove linija možemo dodavati vlastite podkategorije. Revit također za mnoge familije već ima unaprijed ugrađene podkategorije.

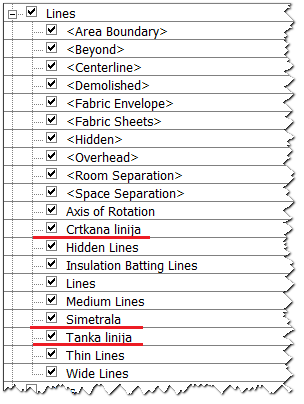

revit-kategorije-primjer-s-linijamaNpr. ako u projektu napravimo nekoliko stilova linija, npr. crtkana linija, simetrala, tanka linija, svi ti stilovi linija spadaju u Revit kategoriju Lines, međutim, svaka od njih je podkategorija za sebe (čime dobivaju mogućnosti paljenja / gašenja vidljivosti i ostalog). Ovo je najsličnije uobičajenom Layer sustavu što možemo naći u Revit-u.

revit-kategorije-primjer-s-vratima

Drugi primjer, ako npr. za familiju vrata (koja spada u Revit kategoriju Doors) izrađujemo detalj koji će se prikazivati isključivo u tlocrtu, moguće je rastaviti npr. liniju luka otvaranja i linije krila vrata tako da svaki ide u svoju podkategoriju. Ove podkategorije će se u projektu nalaziti kao podkategorije kategorije Doors, a ne kao podkategorije kategorije Lines.
