Kako sakriti Curtain Walls u Revit prikazu

Curtain Walls (fasadni zidovi?) su dio Walls kategorije stoga ih je nemoguće sakriti gašenjem Walls kategorije u V/G dijalogu, a u isto vrijeme imati “obične” zidove vidljive.
Da bismo ih se riješili u nekom prikazu, a zadržali “obične” zidove trebamo napraviti filter.

Fasadni zidovi (Curtain Walls) dio su Walls kategorije u Revitu. Kategorija Walls ima 3 zadane (osnovne) Revit familije: Basic Wall (osnovni zidovi), Curtain Wall (fasadni zidovi) i Stacked Wall (naslagani zidovi). Filter treba ciljati familiju čiji je Family Name jednak “Curtain Wall”.

Kad izoliramo kategoriju Walls u nekom 3D prikazu u Revitu, izolirat ćemo, nažalost, i sve druge familije iz Walls kategorije, uključujući i “Curtain Wall” familiju (na slici ispod selektirano plavom bojom):

Da bi smo dobili samo instance Basic Wall familije, idemo izraditi filter te pomoću njega isključiti vidljivost Curtain Wall familije.

Da bi ste kreirali filter, otipkajte VV ili VG, otvorit će se Visibility/Graphic Overrides dijalog u Revitu.

  1. Odite na karticu Filters.
  2. Kliknite na tipku Edit/New…
  3. Kliknite na tipku New
  4. Nazovite filter “Curtain Walls” ili nešto drugo jasno i prepoznatljivo

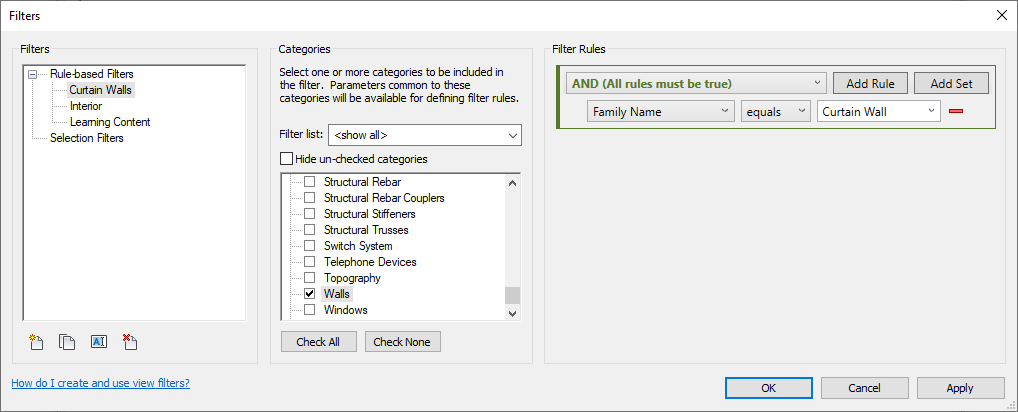

  5. Postavite postavke filtera kako je prikazano na slici ispod:
  6. Dodajte filter u karticu Filters dijaloga Visibility/Graphic Overrides.
  7. Isključite kvačicu da bi ste isključili prikazivanje instanci Curtain Wall familija u prikazu.

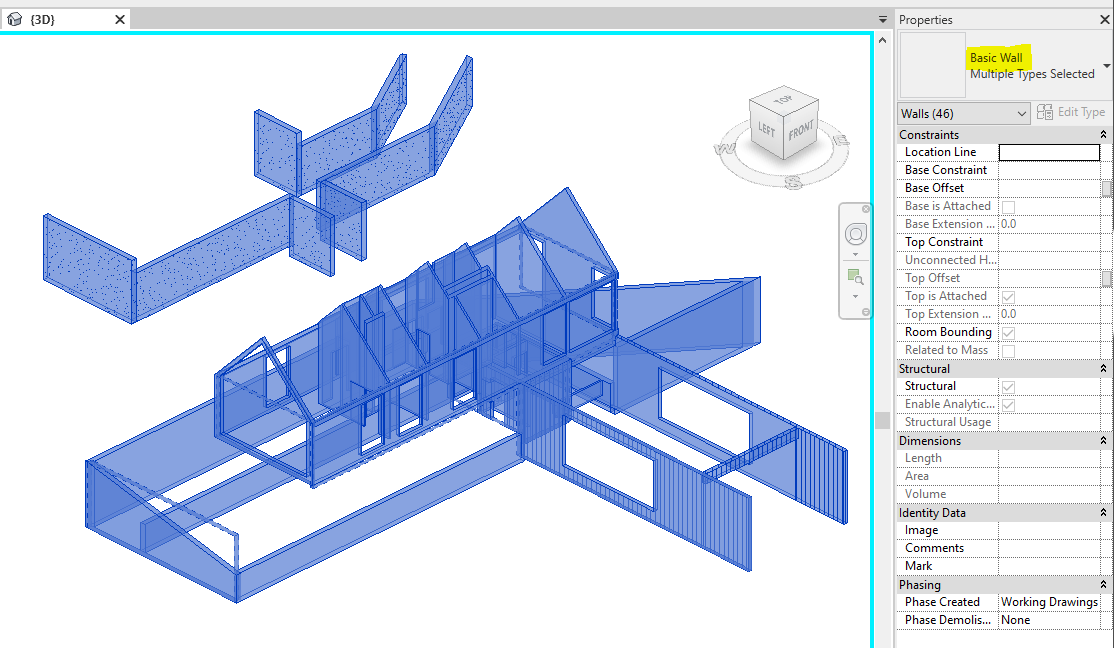

Kao finalni rezultat, biti će prikazani samo “obični” zidovi (Basic Wall):



Možda vas zanima i kako automatski spriječiti spajanje Curtain Walls na njihovim krajevima (Disallow Join)?
