Što je to Revit familija?

Svi koji su čuli za Revit ili su počeli s radom/učenjem Revit-a su se susreli s izrazom “Revit familija”.

Prilikom kreiranja nove datoteke, Revit nudi opcije: Project (projekt), Family (familija), Conceptual Mass (konceptualna masa), Title Block (sastavnica), Annotation Symbol (simbol oznake).

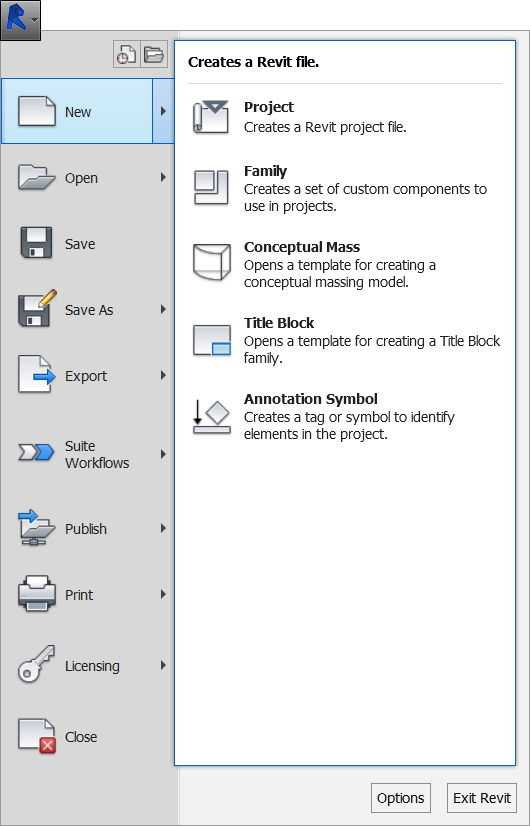

Revit menu: New

Bez puno dodatnog pojašnjenja je jasno što znači Project, Conceptual Mass, Titleblock i Annotation Symbol. Ali, što je Family?

Jednostavno rečeno, familije su Revit-ove komponente koje služe za izradu i opisivanje modela.

To su npr. zidovi, prozori, stubišta, vrata, oznaka stavke vrata, listovi papira itd.
Ukoliko ste upoznati s alatima poput AutoCAD-a, familija je nešto najsličnije bloku ili bolje rečeno dinamičkom AutoCAD bloku. Ipak, familije su puno svestranije i naprednije rješenje od blokova.
Svaka familija može imati više tipova, a svaki od tipova može imati različite parametare, npr. materijal, duljina, širina itd.
Kad neku familiju ubacimo u projekt, npr. postavimo familiju vrata u zid, ta vrata se nazivaju instanca vrata. I zid u koja su postavljena su također instanca, ali instanca zida. Ili, na hrvatskom: instanca = “komad”.
Svaka instanca je nastala od određenog tipa neke familije, pa promjena parametra u tipu taj parametar mijenja u svim instancama tog tipa.
Npr. ako promijenimo visinu prozora u tipu, svi prozori tog tipa će dobiti tu novu visinu.
S Revit-om dolaze baze familija, međutim, moguće je i izraditi svoje (prilagođene familije), i to na dva načina:

  • Modifikacijom postojeće familije iz baze, nekog projekta ili skinute s interneta
  • Izradom familije “iz nule”

U praksi se često pokazalo da je složene familije puno bolje izrađivati iz nule, dok je jednostavne familije lakše modificirati i spremiti pod drugim imenom.
